主要结构与工作原理

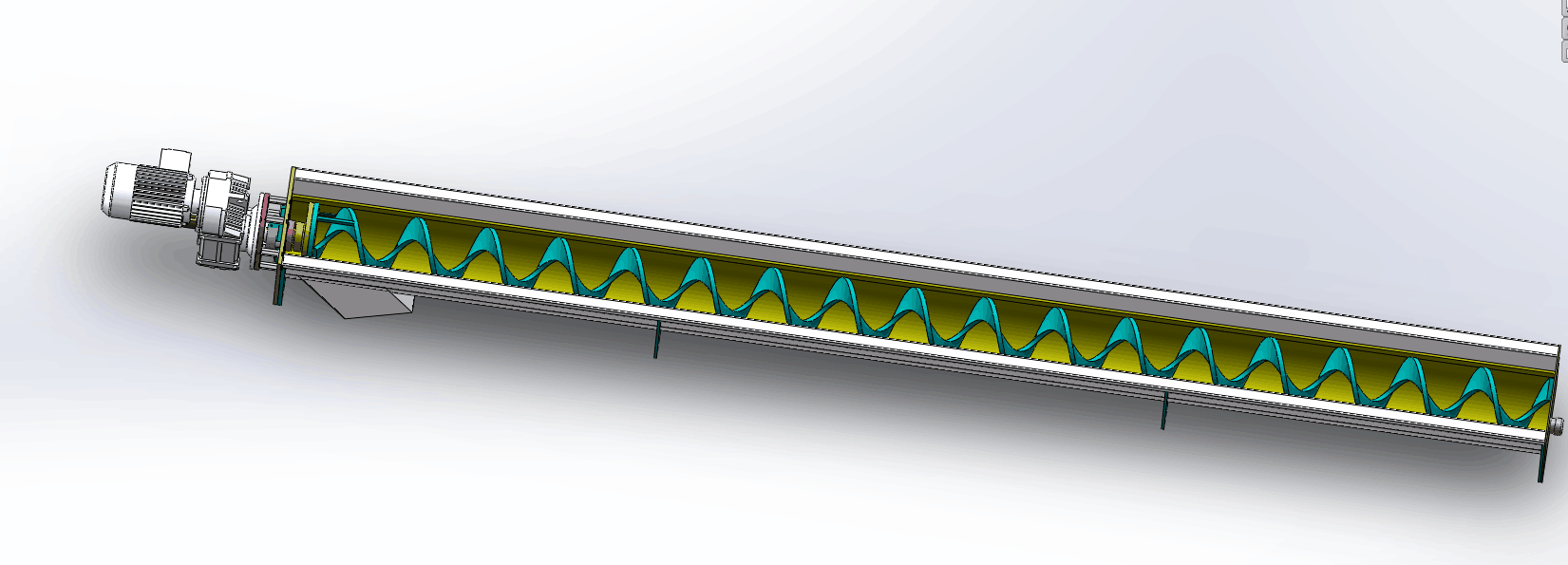

    无轴螺旋输送机主要由驱动装置、输送槽、机架、无轴螺旋叶片等组成。驱动装置带动无轴螺旋叶片旋转，通过螺旋片将栅渣输送至端部出料口。

    无轴螺旋输送机的进料斗向上扩口，以接纳格栅除污机的卸料，除接料口外，其余均采用罩盖密闭。无轴螺旋输送机具有优良的密封性能，以确保栅渣、水、臭味不会从机壳中溢出。

    1、主要结构

    ⑴、驱动装置

    驱动装置适用于户外使用要求，电机减速装置采用轴装式减速机的结构形式，减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式，齿轮设计按ISO、DIN或等同标准，服务系数≥1.2，减速机输出轴采用复式三唇密封，以避免漏油现象发生。减速机设有油位自动调节装置，以使齿轮传动在任何温度变化条件下均能达到良好的润滑。减速装置选用低噪音、高效率、密封良好的产品。

    驱动电机为法兰安装的异步感应电机，适用于电源380V，3相，50Hz，电动机为IP55保护，转速不大于1500r/min。

    ⑵、螺旋体

    无轴螺旋片具有足够的强度和刚度。

    ⑶、支撑架与输送槽

    输送机支撑架采用不锈钢型材制造，用不锈钢膨胀螺栓固定在混凝土的土建基础上。

    输送机槽厚度3.0mm，制成U型断面，除进料口敞开外，其余部分沿螺旋槽加平盖封闭，输送槽及盖板全部采用不锈钢材料制造。

    ⑷、衬圈

    输送机槽内的耐磨衬板或耐磨衬条应能方便地更换，材料采用尼龙，使用寿命应保证3年以上。

    2、工作原理

    物料由进料口进入，经螺旋逐渐推移至出口，完成输送过程。
